Как прицепы KTG с гидравлическим мостом поддерживают тяжелый транспорт?

Что такое тяжеловозный прицеп и когда он вам нужен?

А Тяжелый прицеп представляет собой буксируемую или самоходную транспортную платформу, предназначенную для перевозки грузов, превышающих грузоподъемность стандартных коммерческих грузовых прицепов, обычно определяемых как полезная нагрузка более 40 тонн, со специализированными конфигурациями, достигающими десятков тысяч тонн для самых требовательных проектов промышленного транспорта. Тяжелые прицепы являются важным инструментом крупномасштабного строительства инфраструктуры, реализации нефтегазовых проектов, установки электростанций, эксплуатации верфей, замены мостов и перемещения горнодобывающего оборудования в каждой крупной промышленной экономике.

Тремя основными категориями прицепов, используемых при перевозке тяжелых грузов, являются: обычные буксируемые прицепы (прицепы с тягачом в фиксированных точках сцепки), прицепы с гидравлической платформой (с осями с индивидуально управляемой гидравлической подвеской, которые выравнивают нагрузку независимо от дорожного покрытия) и самоходные модульные транспортеры (SPMT), которые объединяют собственную мощность и рулевое управление в модульную платформу, которая может работать независимо от внешнего тягача. Каждый тип соответствует различным характеристикам нагрузки, условиям доступа к объекту и эксплуатационным требованиям, и неправильный выбор между ними приводит либо к небезопасной транспортировке, либо к значительному перерасходу мощности, не необходимой для выполнения задачи.

Для покупателей, менеджеров проектов и инженеров по логистике на Ближнем Востоке и во всем мире понимание конкретных рабочих параметров прицепов с гидравлическими осями, таких как серии KTG-3, KTG-4, KTG-5 и KTG-6, имеет важное значение для правильной спецификации оборудования в контрактах на тяжелые перевозки, где вес груза, осевые нагрузки и классификация дорог определяют как юридические, так и практические ограничения того, что можно перевозить по государственной и частной инфраструктуре.

Каковы три типа прицепов: система классификации тяжелого транспорта

Понимание того, какие три типа прицепов существуют в контексте тяжелого и специализированного транспорта, обеспечивает необходимую основу для выбора оборудования. В отраслевой классификации прицепы различаются в первую очередь по их конструктивной конструкции, системе подвески и необходимости использования внешнего первичного двигателя для движения.

Тип 1: Обычные тяжеловесные прицепы

Обычные конструкции прицепов для тяжелых условий эксплуатации включают прицепы с низкорамной платформой (lowboy), прицепы со ступенчатой рамой и прицепы с выдвижной платформой, которые буксируются тяжелым тягачом спереди. Это наиболее широко используемые тяжелые транспортные платформы во всем мире из-за их более низкой стоимости по сравнению с гидравлическими и самоходными альтернативами, их совместимости со стандартными тягачами и их доступности на крупной глобальной производственной базе.

Обычные низкорамные прицепы доступны с конфигурацией осей от 2 до 10 осей, с грузоподъемностью от 50 до более 200 тонн в зависимости от количества осей, расстояния между осями и конструкции балки. Максимальная разрешенная нагрузка на ось в большинстве стран колеблется от 8 до 13 тонн на ось для стандартных прицепов. Это означает, что 4-осный низкорамный прицеп с нагрузкой на палубу 4 тонны на ось распределяет вес по 8 точкам оси и может достигать общей полезной нагрузки примерно от 32 до 52 тонн в зависимости от национальных правил. При более высоких нагрузках добавляются дополнительные оси, чтобы увеличить количество точек контакта осей и снизить нагрузку на ось до допустимого законом уровня.

Тип 2: Прицепы с гидравлической платформой и осями с индивидуальным управлением.

Прицепы с гидравлической платформой, также известные как прицепы с гидравлической осевой линией или платформы типа SPMT, если они оснащены рулевым управлением, но не силовой установкой, используют цилиндры подвески с индивидуальным гидравлическим приводом в каждом положении оси. Гидравлическая подвеска выполняет одновременно две важные функции: активно выравнивает грузовую платформу независимо от неровностей дорожного покрытия и позволяет оператору опускать всю платформу для облегчения погрузки и разгрузки без использования внешнего подъемного оборудования.

Прицепы с гидравлическими осями серии KTG (КТГ-3, КТГ-4, КТГ-5, КТГ-6) представляют собой специально разработанную линейку продуктов в этой категории, предлагающую от 3 до 6 осей в стандартизированном модульном формате, который позволяет соединять несколько единиц рядом друг с другом или в тандеме для достижения конкретных размеров платформы и количества осей, необходимых для перевозимого груза. Эта модульность является определяющим коммерческим преимуществом прицепов с гидравлической платформой по сравнению с обычными низкорамными платформами фиксированной конфигурации для тяжелых промышленных перевозок, где нагрузки значительно различаются в зависимости от перемещения.

Тип 3: Самоходный модульный транспортер (СПМТ).

Самоходный модульный транспортер является наиболее технологичной и гибкой в эксплуатации категорией тяжелого транспорта. Самоходный модульный транспортер СПМТ объединяет гидравлическую платформу, индивидуальное рулевое управление осями и бортовую силовую установку (дизельную или электрическую) в модульную платформу, которая может двигаться в любом направлении, вращаться на месте и преодолевать местности, недоступные для тягачей с прицепами. Обозначение самоходного модульного прицепа подчеркивает способность прицепа работать без внешнего первичного тягача, что имеет решающее значение в таких приложениях, как перегрузка в сухой док верфи, капитальный ремонт промышленных предприятий и установка мостов, где доступ к дороге для тягача невозможен.

А modern SPMT self propelled modular transporter can carry payloads from 100 to over 100,000 tonnes when multiple modules are synchronized electronically and loaded in a grid configuration, making the SPMT the only viable transport solution for complete platform modules in offshore oil and gas construction, large refinery reactor vessels, and bridge girder installation in urban environments where all surrounding infrastructure remains in service during the lift and transport operation.

Самоходный модульный транспортер: как работает технология SPMT

Самоходный модульный транспортер объединяет в едином едином блоке четыре инженерные системы: несущую раму платформы, гидравлическую систему подвески и рулевого управления, систему питания и привода, а также электронную систему управления и синхронизации. Каждая система должна функционировать правильно и в координации со всеми другими системами, чтобы SPMT мог безопасно работать при экстремальных нагрузках, на которые он рассчитан.

Структурная палуба и модульная архитектура

Самоходная модульная транспортная платформа SPMT изготовлена из высокопрочной стали и имеет решетчатую структуру, которая одновременно распределяет нагрузку по всем положениям осей. Модульная конструкция позволяет соединять отдельные блоки SPMT стандартной ширины (обычно 2,43 м на модуль) бок о бок для создания платформ шириной 2,43 м, 4,86 ​​м, 7,29 м или более, а также соединять их встык для создания платформ любой практичной длины. Один модуль SPMT обычно обеспечивает от 4 до 8 осей в направлении движения, а модули комбинируются в соответствии с занимаемой площадью и весом конкретной нагрузки.

Конструкционная сталь, используемая в конструкции самоходного модульного прицепа, обычно представляет собой высокопрочную сталь с минимальным пределом текучести 690 МПа (100 000 фунтов на квадратный дюйм), обеспечивающую соотношение прочности к весу, необходимое для перевозки максимальных грузов, при этом сохраняя высоту палубы как можно меньшей, чтобы минимизировать общую высоту палубы плюс груза для ограничений моста и верхнего просвета.

Гидравлическая подвеска и система рулевого управления

Каждое положение оси в самоходном модульном транспортере СПМТ оснащено гидроцилиндром с независимым управлением, который подвешивает платформу над осью. Гидравлическая система соединяет все цилиндры с общим коллектором с отдельными регулирующими клапанами, что позволяет:

• Аctive deck leveling: Аs the SPMT traverses uneven terrain, individual cylinders extend or retract to maintain the deck in a level orientation, protecting sensitive cargo from tilting, sliding, and structural loading from uneven support. Level tolerance is typically plus or minus 0.5 to 1.0 degree from horizontal.
• Регулировка высоты: Платформу можно опустить до уровня земли для перемещения груза и поднять на высоту перемещения во время транспортировки. Диапазон вертикального перемещения обычно составляет от 300 до 600 мм в зависимости от модели SPMT.
• Управление осью на 360 градусов: Каждая ось может управляться независимо, что позволяет SPMT двигаться в любом направлении, поворачиваться на минимальный радиус и выполнять крабовое управление (боковое движение) без поворота платформы. Именно эта возможность делает SPMT уникально подходящим для ограниченных промышленных площадок.

Система питания и привода

Силовой установкой самоходного модульного транспортера SPMT обычно является дизельный двигатель (или, в более новых моделях с электроприводом, аккумулятор или источник питания на топливных элементах), который приводит в действие гидравлические насосы, питающие как цилиндры подвески, так и двигатели колесного привода. Приводные двигатели на каждой оси обеспечивают движение и торможение, а электронная система управления распределяет крутящий момент между всеми ведущими колесами, чтобы предотвратить пробуксовку колес при экстремальных нагрузках.

Современные самоходные модульные транспортеры СПМТ достигают скорости движения от 1 до 8 км/ч в зависимости от веса груза, рельефа местности и геометрии маршрута, что может показаться медленным в абсолютном выражении, но вполне приемлемо, учитывая масштаб и ценность перевозимых грузов. Модуль морской платформы массой 5000 тонн, движущийся со скоростью 3 км/ч, несет кинетическую энергию, эквивалентную полностью загруженному грузовому поезду на линейной скорости, а контролируемые низкие скорости транспортировки SPMT являются критическим параметром конструкции с точки зрения безопасности, а не ограничением производительности.

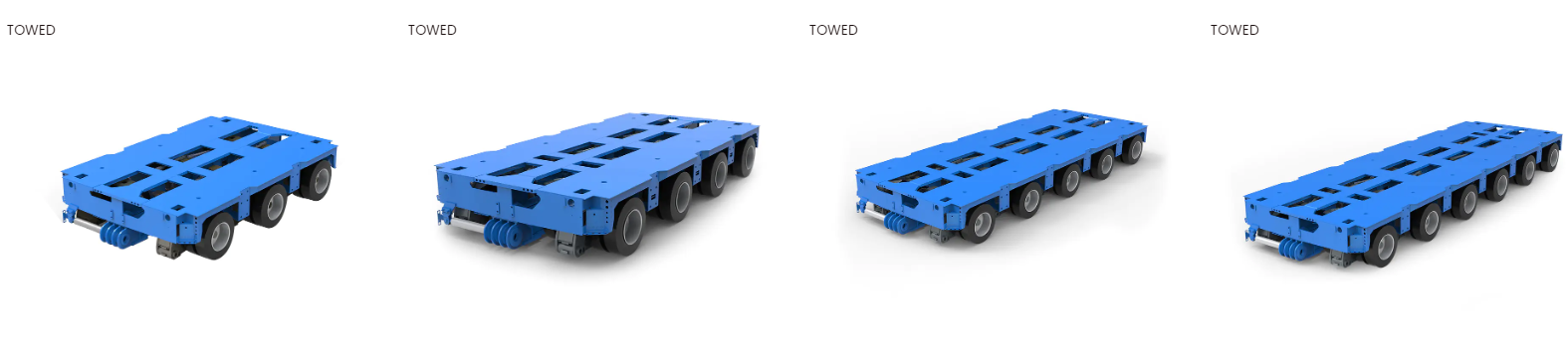

Прицепы KTG с гидравлической осью: полное руководство по техническим характеристикам

Прицепы с гидравлическим приводом серии KTG представляют собой семейство продуктов, предназначенное для сектора тяжелого промышленного транспорта, с четырьмя стандартными конфигурациями, соответствующими 3, 4, 5 и 6 осям на единицу прицепа. Каждая конфигурация KTG предлагает различную грузоподъемность, длину палубы и профиль распределения нагрузки на ось, что делает эту серию применимой для широкого спектра сценариев перевозки тяжелых грузов: от больших трансформаторов и сосудов под давлением до модулей морского оборудования и портовой техники.

Трехосный линейный прицеп с гидравлическими осями КТГ-3: технические характеристики и применение

Линейный прицеп с гидроосями КТГ-3 трехосный является самой компактной конфигурацией в серии KTG, предоставляющей платформу, подходящую для грузов, которые помещаются в пределах трехосной площади и требуют гидравлической подвески для защиты груза или возможности выравнивания палубы, которую не могут обеспечить обычные прицепы.

• Аxle configuration: 3 линии гидравлических осей, по 2 или 4 колеса на каждую ось в зависимости от конфигурации, что обеспечивает от 6 до 12 точек контакта колес.
• Грузоподъемность: Обычно общая полезная нагрузка платформы составляет от 60 до 90 тонн, в зависимости от спецификации шин и состояния дорожного покрытия.
• Размеры палубы: Стандартная ширина платформы от 2,43 до 3,0 м, длина платформы соответствует длине 3-осного модуля.
• Ход гидравлической подвески: Диапазон вертикальной регулировки от 300 до 500 мм для оптимизации высоты загрузки и транспортировки.
• Лучшие приложения: Трансформаторы, малые сосуды под давлением, промышленное оборудование, генераторные установки и военная техника, где нагрузки находятся в пределах трехосного диапазона грузоподъемности.

Четырехосный линейный прицеп КТГ-4 с гидравлическими осями: технические характеристики и применение

Линейный прицеп КТГ-4 с гидроосями 4-х осный добавляет к платформе КТГ-3 одну осевую линию, пропорционально увеличивая грузоподъемность и распределяя нагрузку по более длинной зоне контакта, что снижает точечную нагрузку на чувствительные дорожные покрытия и мостовые конструкции.

• Аxle configuration: 4 линии гидравлических осей, обеспечивающие от 8 до 16 точек контакта колес.
• Грузоподъемность: Обычно общая полезная нагрузка платформы составляет от 80 до 120 тонн для стандартных конфигураций дорожного транспорта.
• Аxle load per line: Аpproximately 20 to 30 tonnes per axle line depending on total payload, within the permissible limits for heavy haul permits in most Middle East jurisdictions.
• Лучшие приложения: Трансформаторы средней мощности (от 50 до 100 тонн), нефтехимические суда, строительное оборудование (большие экскаваторы, краны без стрелы) и портовая погрузочно-разгрузочная техника.
• Возможности соединения: KTG-4 can be coupled with additional KTG modules in tandem or side-by-side to create larger platforms for loads exceeding the single-unit capacity.

КТГ-5 Линейный прицеп с гидравлическими осями 5-осный: технические характеристики и применение

Линейный прицеп КТГ-5 с гидроосями 5-осный обеспечивает среднюю грузоподъемность серии KTG, предлагая значительное увеличение полезной нагрузки по сравнению с 4-осной конфигурацией, оставаясь при этом в пределах эксплуатационных ограничений большинства исследований маршрутов тяжелых перевозок для инфраструктурных и энергетических проектов на Ближнем Востоке и во всем мире.

• Аxle configuration: 5 линий гидравлических осей, обеспечивающих от 10 до 20 точек контакта колес.
• Грузоподъемность: Обычно общая полезная нагрузка платформы составляет от 100 до 160 тонн.
• Общий вес автомобиля: С тягачом и тарой прицепа общая полная масса автопоезда (GCVW) достигает 180–250 тонн, что требует специальных разрешений на перевозку и часто усиления маршрута или сопровождения в большинстве юрисдикций.
• Точность выравнивания деки: Гидравлическое управление поддерживает уровень платформы в пределах плюс-минус 0,5 градуса по всем 5 положениям оси, защищая чувствительный груз, такой как трансформаторы и точное промышленное оборудование, от структурных или электрических повреждений, вызванных наклоном.
• Лучшие приложения: Большие силовые трансформаторы (от 100 до 150 тонн), корпуса тяжелых реакторов, мостовые балки, компоненты морских модулей и перемещение горнодобывающего оборудования.

6-осный линейный прицеп КТГ-6 с гидравлическими осями: технические характеристики и применение

Линейный прицеп КТГ-6 с гидроосями 6-осный представляет собой самую тяжелую одноблочную конфигурацию в серии KTG, обеспечивающую максимальное количество осей и полезную нагрузку в модуле стандартного формата. 6-осная конфигурация подходит для самых тяжелых одноподъемных грузов в диапазоне от 150 до 200 тонн, которые необходимо транспортировать по дорожной инфраструктуре, не требуя полных возможностей самоходного модульного транспортера SPMT.

• Аxle configuration: 6 рядов гидравлических осей, обеспечивающих от 12 до 24 точек контакта колес в зависимости от конфигурации сдвоенных или одинарных шин.
• Грузоподъемность: Обычно общая полезная нагрузка платформы составляет от 150 до 250 тонн в стандартной конфигурации.
• Аxle load management: 6-axle configuration allows the hydraulic system to equalize load across all axles, compensating for asymmetric cargo loading that would otherwise cause individual axle overloading in conventional fixed-suspension trailers.
• Многоузловая муфта: Несколько агрегатов КТГ-6 могут быть объединены в тандем для создания удлиненных платформ для очень длинных грузов, таких как балки мостов, башни ветряных турбин и участки трубопроводов, длина которых превышает 50 метров.
• Лучшие приложения: Сверхбольшие трансформаторы и реакторы весом более 150 тонн, тяжелые промышленные модули, компоненты нефтегазовых заводов, морская логистика в портах и крупные элементы гражданской инфраструктуры.

Сравнительная таблица серий КТГ

Ближневосточный тяжеловесный перевозчик: требования рынка и условия эксплуатации

Ближневосточный сверхмощный транспортер Рынок имеет уникальные характеристики, обусловленные масштабами программ развития энергетики, нефтехимии и инфраструктуры региона. Саудовская Аравия, ОАЭ, Катар, Кувейт, Оман и Бахрейн в совокупности представляют собой одну из самых высоких концентраций спроса на тяжелые перевозки на душу населения среди всех регионов мира, что обусловлено продолжающимся строительством мегапроектов, включая расширение нефтеперерабатывающих заводов, развитие мощностей по производству СПГ, модернизацию электростанций и программы городской инфраструктуры исключительного масштаба.

Факторы, определяющие требования к тяжелым грузоперевозкам на Ближнем Востоке

• Экстремальные температуры окружающей среды: Аmbient temperatures in the Gulf region regularly exceed 45 degrees Celsius in summer months, which significantly affects hydraulic oil viscosity, tyre heat buildup, and engine cooling requirements for Middle East Heavy Duty Transporter operations. Hydraulic systems for Middle East Heavy Duty Transporter use must be specified with synthetic high-temperature hydraulic oils and oversized cooling systems that maintain operating viscosity within specification at 45 to 50 degree ambient conditions. Standard hydraulic oils rated for European ambient temperatures will thin beyond their effective viscosity range in peak Gulf summer conditions, causing reduced hydraulic pressure and potentially catastrophic loss of load control.
• Защита от попадания песка и пыли: Частицы песка, переносимые ветром в условиях пустыни Персидского залива, являются чрезвычайно мелкими и абразивными, проникая в незагерметизированные подшипники, гидравлические соединения и электрические системы со скоростью, которая не встречается при эксплуатации в умеренном климате. Технические характеристики транспортера для тяжелых условий эксплуатации на Ближнем Востоке должны включать электрические корпуса со степенью защиты IP65 или выше, герметичные гидравлические соединения и герметичные необслуживаемые подшипники во всех точках поворота оси. Незащищенные традиционные подшипниковые узлы требуют частых интервалов замены, измеряемых месяцами, а не годами в условиях сильного запыления в Персидском заливе.
• Изменение качества дороги: Маршруты тяжелых грузовых перевозок на Ближнем Востоке варьируются от многополосных автомагистралей премиум-класса с отличным качеством покрытия до грунтовых промышленных подъездных дорог, стоянок портовых терминалов и участков пустынных дорог, соединяющих строительные площадки с ближайшей дорогой общего пользования. Гидравлическая подвеска прицепов серии КТГ и платформ SPMT особенно ценна в таких условиях эксплуатации, поскольку она активно компенсирует неровности поверхности, которые могут создавать опасные динамические нагрузки на обычных прицепах с фиксированной подвеской.
• Большой спрос на перевозки с одним подъемом: Middle East's oil and gas sector generates consistent demand for transport of the largest heavy haul cargoes in the world: offshore jacket structures, FPSO modules, refinery reactor vessels exceeding 500 tonnes, and power generation equipment including large gas turbines and their associated transformers. This demand drives the selection of large-format KTG-6 configurations and SPMT platforms for projects where individual lifts exceed 200 tonnes.
• Логистика от порта до объекта: Многие тяжелые грузы, прибывающие на Ближний Восток, проходят через крупные порты, включая Джебель-Али (ОАЭ), порт короля Абдель Азиза в Даммаме (Саудовская Аравия), порт Сохар (Оман) и порт Хамад (Катар). Логистическая цепочка тяжеловесных перевозок от порта разгрузки до объекта проекта часто включает в себя как операции SPMT в порту (где доступ к дорогам ограничен), так и обычные автомобильные перевозки с использованием прицепов-платформ КТГ на дорожном участке пути.

Ближневосточный полуприцеп: стандартная магистраль коммерческого транспорта

Middle East Semi-Trailer market encompasses the full range of standard commercial freight semitrailers from standard flatbeds and curtainsiders through specialized lowbeds and temperature-controlled units that form the backbone of regional logistics infrastructure. While not classified as Heavy Duty Trailer equipment, the Middle East Semi-Trailer segment is operationally linked to heavy haulage because standard semitrailers often handle the pre-positioning of components, accessories, and support equipment for large heavy haulage projects.

Gulf Cooperation Council (GCC) harmonized vehicle and transport regulations set maximum permissible gross vehicle combination weights (GCVW) at 65 tonnes for standard permitted configurations in most member states, with special permits required for any combination exceeding this limit. Этот порог является коммерческой границей между стандартными операциями с полуприцепами на Ближнем Востоке и операциями по перевозке тяжелых грузов, требующими специализированного оборудования KTG или SPMT и соответствующего инженерного анализа, изысканий маршрута и подачи заявок на получение разрешений.

Гидравлический прицеп SPMT или KTG: выбор подходящего оборудования для вашего проекта

decision between an SPMT self propelled modular transporter and a KTG hydraulic axle line trailer for a specific heavy transport task involves evaluating five key project factors: available road access and route constraints, load weight and geometry, site entry and positioning requirements, transport distance, and total project budget including mobilization costs.

Когда следует выбирать самоходный модульный транспортер SPMT

• Ограниченный доступ к площадке, где автопоезда с прицепами не могут маневрировать: Агрегаты SPMT могут поворачивать, вращать грузы на месте и преодолевать зазоры, которые обычные комбинации прицепа и тягача не могут преодолеть. Загрузка сухого дока верфи, размещение модулей на морских верхних строениях и размещение оборудования на действующих промышленных объектах обычно требуют возможности SPMT.
• Грузы свыше 500 тонн при одном подъеме: В то время как прицепы КТГ, сцепленные в больших конфигурациях, теоретически могут выдерживать очень высокие полные нагрузки, оперативное управление очень большими многосекционными агрегатами КТГ с одним тягачом становится практически сложным при массе более 500 тонн. При весе выше этого веса платформы SPMT со встроенной силовой установкой в ​​каждом положении модуля обеспечивают более контролируемое управление нагрузкой и возможность более точного позиционирования.
• Перемещение между плавучими и стационарными конструкциями (погрузка/выгрузка): self-leveling capability of SPMT hydraulic suspension combined with self-propulsion makes SPMT the standard tool for load-in and load-out operations between vessels and quayside structures, where tidal variation and vessel motion require continuous deck height adjustment during the transfer process.

Когда следует выбирать прицеп с гидравлической осью KTG

• Автомобильные перевозки на расстояния свыше 5 км: Самоходные модульные транспортеры СПМТ передвигаются со скоростью от 1 до 8 км/ч и не приспособлены для переездов по дорогам на дальние расстояния. Прицепы KTG с гидравлической осью, буксируемые тягачом, могут передвигаться со скоростью, соответствующей условиям разрешения, обычно от 15 до 40 км/ч для тяжеловесных перевозок, что делает их правильным выбором для перевозки между портами, железнодорожными терминалами и проектными площадками на значительные расстояния.
• Грузы от 60 до 250 тонн, требующие автомобильного транспорта: KTG-3 through KTG-6 series cover the 60 to 250 tonne single-unit range with appropriate hydraulic suspension and modular expansion capability, at significantly lower equipment mobilization cost than SPMT platforms for road transport applications within this weight range.
• Проекты с высокой частотой перевозок и умеренным разовым весом: Для периодических перевозок промышленного оборудования от 80 до 150 тонн за переезд (например, при регулярных капитальных ремонтах предприятия, перемещении горнодобывающего оборудования или периодической замене силовых трансформаторов) прицеп КТГ-4 или КТГ-5 обеспечивает наиболее экономически эффективное решение, поскольку его более низкие ежедневные эксплуатационные расходы по сравнению с арендой SPMT более выгодно амортизируются при нескольких переездах.

SPMT против КТГ: сравнение критериев принятия решения

Исследование маршрута, разрешения и проектирование конструкций для тяжелых прицепных перевозок

Любая перевозка тяжелых грузов, включающая Тяжелый прицеп превышение установленных законом пределов полной массы транспортного средства требует структурированного процесса проектирования перед транспортировкой, включающего обследование маршрута, подачу заявок на получение разрешений и, в некоторых случаях, временное укрепление мостов, водопропускных труб и дорожных покрытий вдоль предлагаемого маршрута. Этот процесс не является бюрократическими накладными расходами, а является реальным требованием управления безопасностью и ответственностью: перегруженный мост, который выходит из строя под нагрузкой в ​​200 тонн, приводит к последствиям, которые полностью не покрывает ни один полис транспортного страхования.

Требования к обследованию маршрута для транспорта КТГ и СПМТ

Обследование маршрута тяжеловесного транспорта с использованием оборудования КТГ или SPMT должно документировать и оценивать:

• Пропускная способность моста: Каждый мост на предлагаемом маршруте должен быть проверен на совместимость с предлагаемой полной массой автопоезда и конфигурацией нагрузки на ось. Необходимы исходные проектные чертежи, отчеты о текущих проверках состояния конструкций и история дорожной нагрузки. На маршрутах Ближнего Востока многие мосты изначально проектировались в соответствии с европейскими или американскими стандартами загрузки автомагистралей 1970-х и 1980-х годов, и их фактическая остаточная пропускная способность при конкретных конфигурациях тяжелых грузовых автомобилей требует независимого инженерно-конструкторского анализа.
• Просвет над головой: Аll overhead obstructions including power lines, telecommunications cables, bridge soffits, and signage gantries must be identified and their clearance verified against the transport height of the cargo plus trailer deck. For transformers and reactor vessels with heights above 5 metres on deck, overhead electrical lines at 11 kV and 33 kV may require temporary de-energization and physical raising before the transport movement can proceed.
• Ширина дороги и радиус поворота: swept path of a Heavy Duty Trailer combination during turns must be calculated and physically verified as fitting within available road width, particularly at intersections, roundabouts, and road curves. KTG trailer combinations with hydraulic rear steering (common on KTG-5 and KTG-6 configurations) reduce the swept path by steering the rear axle groups in the opposite direction to the prime mover during turns.
• Состояние дорожного покрытия и несущая способность: Мягкое или поврежденное дорожное покрытие может потребовать временных беговых дорожек из стальных пластин, улучшения грунта или отклонения от маршрута, чтобы избежать необратимого повреждения дорожного покрытия и предотвратить потерю устойчивости транспортного средства на мягком грунте. Это особенно актуально для подъездных дорог к объектам на Ближнем Востоке, проходящих через недавно спланированную пустынную местность.

Часто задаваемые вопросы

1. Что такое большегрузный прицеп и чем он отличается от стандартного коммерческого прицепа?

Прицеп для тяжелых условий эксплуатации — это транспортная платформа, разработанная специально для грузов, превышающих грузоподъемность стандартных коммерческих грузовых прицепов, обычно с полезной нагрузкой более 40 тонн, со специализированными системами конструкции, подвески и рулевого управления для безопасной перевозки негабаритных, тяжеловесных или структурно чувствительных грузов. Стандартные коммерческие прицепы (платформы, шторы, рефрижераторы) на большинстве рынков рассчитаны на грузоподъемность от 24 до 28 тонн, используют обычную листовую рессорную или пневматическую подвеску и подключаются к стандартным седельно-сцепным устройствам. В прицепах для тяжелых условий эксплуатации используются более прочные стальные конструкции, гидравлическая подвеска, многоосные конфигурации для распределения нагрузки и часто требуются специальные разрешения для каждого движения транспорта, вес которого превышает установленный законом предел.

2. Какие три типа прицепов используются при перевозке тяжелых грузов?

three types of trailers in heavy haulage are: conventional heavy haul trailers (lowbeds, step-frames, and extendables pulled by a prime mover at fixed coupling points), hydraulic platform trailers (with individually controlled hydraulic suspension axles including the KTG-3, KTG-4, KTG-5, and KTG-6 series), and self propelled modular transporters (SPMT), which integrate their own power, steering, and hydraulic leveling without requiring an external prime mover. Each type addresses different combinations of payload weight, transport distance, site access constraints, and positioning precision requirements.

3. Как работает самоходный модульный транспортер?

Самоходный модульный транспортер SPMT работает за счет интеграции независимо управляемых цилиндров гидравлической подвески на каждой оси (которые выравнивают платформу и равномерно передают нагрузку независимо от местности), отдельных гидравлических двигателей привода колес, обеспечивающих движение и торможение, поворота оси на 360 градусов на каждой группе осей, обеспечивающего движение в любом направлении, а также электронной системы синхронизации, которая координирует все гидравлические и приводные функции между несколькими соединенными модулями. Результатом является платформа, которая может перевозить чрезвычайно тяжелые грузы с точностью до миллиметра, защищая чувствительный груз от опрокидывания или ударной нагрузки на протяжении всего движения транспорта.

4. Что отличает перевозки тяжелых грузов на Ближнем Востоке от перевозок тяжелых грузов в Европе или Северной Америке?

Операции Heavy Duty Transporter на Ближнем Востоке отличаются от тяжеловесных перевозок в умеренном климате, прежде всего, требованиями к экстремальным температурам окружающей среды (до 50 градусов по Цельсию, что требует использования высокотемпературных гидравлических масел и увеличенных систем охлаждения), требованиями к защите от попадания песка и пыли (IP65 или выше для всех электрических и гидравлических компонентов), исключительным масштабом отдельных весов грузов, приводимых в движение проектным трубопроводом энергетического сектора Персидского залива, а также частым сочетанием портовых операций SPMT и автомобильных трейлерных перевозок КТГ в рамках единого проекта логистики. цепь. Оборудование, не сконфигурированное специально для условий Персидского залива, будет испытывать преждевременные отказы в гидравлических, электрических и механических системах при эксплуатации в пиковых летних условиях Ближнего Востока.

5. Какова максимальная грузоподъемность гидроосного прицепа КТГ-6?

KTG-6 hydraulic axles line trailer with 6 axle provides a typical maximum payload of 150 to 250 tonnes in standard single-unit configuration, depending on tyre specification, road surface bearing capacity, and the applicable national or regional axle load regulations. When multiple KTG-6 units are coupled in tandem, total payload increases proportionally with the number of units combined. For loads exceeding 500 tonnes, an SPMT self propelled modular transporter configuration is typically more appropriate for both capacity and operational reasons, particularly where precision positioning at the destination is required.

6. Нужно ли мне специальное разрешение на эксплуатацию гидроосевого прицепа КТГ?

Да, практически во всех юрисдикциях мира любой состав транспортных средств, превышающий стандартную максимальную полную массу транспортного средства (обычно от 40 до 65 тонн в зависимости от страны), требует специального разрешения на перевозку перед движением по дорогам общего пользования. Для прицепов КТГ с любой конфигурацией осей выше КТГ-3, перевозящих значительные нагрузки, на большинстве рынков потребуются разрешения. Процесс получения разрешения обычно требует предоставления технических характеристик транспортных средств, документации по обследованию маршрута, отчетов об оценке мостов и предлагаемого графика движения с одобрения соответствующей автомагистрали и транспортного управления до начала движения. В юрисдикциях Ближнего Востока разрешения выдаются Министерством транспорта каждой соответствующей страны.

7. Можно ли использовать гидравлический прицеп КТГ вместо SPMT для всех работ по перевозке тяжелых грузов?

Нет, прицепы с гидравлической осью КТГ не могут заменить самоходные модульные транспортеры СПМТ для всех видов тяжеловесных перевозок. Основными ограничениями прицепов КТГ по сравнению с SPMT являются требования к внешнему первичному движителю для движения (что ограничивает доступ в ограниченном пространстве), их традиционный диапазон рулевого управления прицепа (который предотвращает крабовое управление и вращение на месте), а также более низкая максимальная практическая полезная нагрузка для перемещения с одним подъемом, превышающая примерно 500 тонн. SPMT особенно необходим для операций погрузки и разгрузки в портах, на ограниченных промышленных площадках и в любых условиях, когда транспортная платформа должна маневрировать в направлениях или в просветах, невозможных для тягача с прицепом.

8. Чем отличается самоходный модульный транспортер от самоходного модульного прицепа?

terms self propelled modular transporter and self propelled modular trailer both refer to essentially the same class of equipment: a modular hydraulic platform with integrated propulsion that can operate without an external prime mover. The term self propelled modular trailer (SPMT) emphasizes the modular nature of the platform and its compatibility with standard trailer coupling and configuration conventions, while self propelled modular transporter emphasizes the complete transport capability of the platform including its propulsion and control systems. In commercial and technical usage the two terms are largely interchangeable, and the acronym SPMT is consistently used for both.

9. Чем КТГ-5 отличается от КТГ-6 для перевозки трансформаторов на Ближнем Востоке?

Для перевозки силовых трансформаторов на Ближнем Востоке выбор между 5-осным прицепом с гидравлическими осями КТГ-5 и 6-осным прицепом с гидравлическими осями КТГ-6 зависит от веса трансформатора и предельных нагрузок на ось, применимых к конкретному маршруту перевозки. Трансформаторы массой от 100 до 150 тонн обычно соответствуют мощности КТГ-5, тогда как трансформаторы массой более 150 тонн требуют мощности КТГ-6 или конфигурации с тандемным соединением. Для наиболее распространенных масс крупных сетевых трансформаторов в проектах энергетической инфраструктуры на Ближнем Востоке, которые варьируются от 100 до 250 тонн, KTG-5 предназначен для более легких агрегатов, а KTG-6 — для самых тяжелых агрегатов, образуя обе важные части полного парка тяжелых транспортеров на Ближнем Востоке для логистики энергетического сектора.

10. Какая конструкционная сталь используется в большегрузных прицепах и почему это важно?

В тяжелых прицепах, включая серию KTG и платформы SPMT, используется высокопрочная конструкционная сталь с минимальным пределом текучести, обычно составляющим от 460 до 690 МПа (по сравнению с 235–355 МПа для стандартной конструкционной стали в обычных прицепах). Эта высокопрочная сталь позволяет конструкции прицепа выдерживать экстремальные нагрузки при толщине платформы и общем весе, что позволяет поддерживать собственный вес прицепа на практически достижимом низком уровне, максимизируя чистую полезную нагрузку, которую прицеп может нести в пределах любого заданного предела полной массы транспортного средства. Для операций на Ближнем Востоке спецификация стали также должна учитывать повышенные рабочие температуры, когда стандартная конструкционная сталь может испытывать небольшое снижение предела текучести при устойчивых температурах выше 100 градусов по Цельсию, что может произойти в условиях пустыни с высокой температурой окружающей среды, когда стальная палуба подвергается прямому солнечному излучению без груза или затенения над ней.
